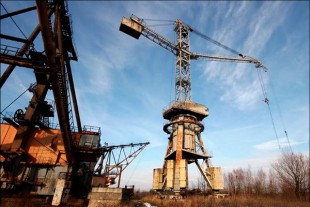

Башенный кран БК-1000

Башенный кран БК-1000
Технические характеристики
Грузовой момент максимальный1000 тм
Грузоподъемность главного подъема максимальная63 т
Грузоподъемность вспомогательного подъема12,5 т
Высота главного подъема88,5 м
Высота вспомогательного подъема96 м
Вылет главный45 м
Вылет вспомогательный53 м
Глубина опускания8 м
Время полного изменения вылета6 минут
База11,54 м
Колея10 м
Масса общая377,5 - 380 т
Масса конструктивная216,6 т
Масса противовеса47,5 т
Ветровой районI, II, III
Мощность электродвигателей200 - 206,6 кВт

К-1000 - башенный самоходный (на рельсовом ходу) кран 8-ой размерной группы (грузовой момент 1000 тм) с поворотной башней и подъемной стрелой. Предназначен для монтажа конструкций с массой монтируемых элементов до 63 т. Первые краны БК-1000 имели грузоподъёмность на основном подъёме 50 т и выпускались с 1961 года. Помимо базовой модели, кран имеет восемь модификаций («-А», «-Б», «-В», «-Д», «-П», «-40», «-48», «-60»), которые отличаются техническими характеристиками и отдельными конструктивными элементам.

Монтаж/демонтаж БК-1000:

Сборка крана осуществляется методом последовательной сборки укрупненных узлов и агрегатов. Наращивание производят методом подращивания снизу: очередная секция заводится снизу, состыковывается с башней, а затем монтажной лебёдкой выдвигается вверх. Демонтаж производится в обратной последовательности.

Модификации БК-1000:

  • БК-1000А имеет следующие изменения: применен гусек длиной 10 м (вместо 3 м), с грузоподъемностью 9 т; усилена верхняя секция стрелы.
  • БК-1000Б имеет следующие изменения: увеличены грузоподъемности основного и вспомогательного крюков соответственно до 63 и 18 т.
  • БК-1000В имеет укороченную до 24,78 м стрелу, за счет этого грузоподъемность увеличена до 100 т. Снят механизм вспомогательного подъема. Изменена запасовка грузовых канатов.
  • БК-1000Д имеет укороченную до 30,7 м стрелу, за счет этого грузоподъемность увеличена до 80 т. Снят механизм вспомогательного подъема. Изменена запасовка грузовых канатов.
  • БК-1000П. Высота башни увеличена до 150 м для строительства высотных учреждений. Грузоподъемность основного подъема 35 т, вспомогательного - 8 т.
  • БК-1000-60 за счет уменьшения наибольшей высоты до 62 м и длины стрелы до 30,8 м имеет увеличение грузоподъемности до 60 т.
  • БК-1000-48 грузоподъемность механизма основного подъема ограничена 48 т, уменьшены высота башни, длина стрелы и не предусмотрен вспомогательный подъем. Изменение параметров крана выполнено под конкретный объект, подлежащий реконструкции в стесненных условиях работы крана.
  • БК-1000-40. Башня увеличена на одну секцию. Снята средняя плита противовеса.
