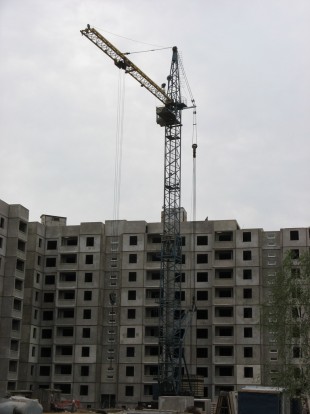

Башенный кран КБ-603

Башенный кран КБ-603
Технические характеристики
Грузоподъемность максимальная20 т
Грузоподъемность на максимальном вылете12 т
Максимальный грузовой момент400 тм
Вылет при горизонтальном положении стрелы7-25 м
Вылет при максимальной грузоподъемности20 м
Вылет максимальной при наклонном положении стрелы22 м
Вылет наименьший без груза4,36 м
Максимальная высота подъема крюка (горизонтальная стрела)52 м
Максимальная высота подъема крюка (наклонная стрела)62 м
Ширина колеи7,5 м
База крана8 м
Задний габарит6,4 м
Скорость передвижения18 м/мин
Масса крана конструктивная100 т
Масса противовеса40 т
Масса балласта12 т

КБ-603 - башенный кран передвижной (на рельсовом ходу), с балочной стрелой и поворотной башней. Аналог или дальнейшее развитие МСК-400. Предназначен для возведения объектов до 16 этажей с массой монтируемых элементов до 20 т.


Увеличение высоты подвеса стрелы происходит за счет телескопирования башни с помощью грузовой лебедки. Телескопическая башня, состоящая из основания и выдвигаемой головки, которые в 1 исполнении имеют полную длину, может быть выдвинута в три положения, обеспечивающие высоту подъема крюка при горизонтальной стреле соответственно 29, 40 и 52 м. Основание и головка башни могут быть укорочены, каждая на 6м, за счет снятия соответствующих секций, тогда башня во 2 исполнении может быть выдвинута в два положения, обеспечивающие высоту подъема крюка при горизонтальной соответственно 23 и 40м.
