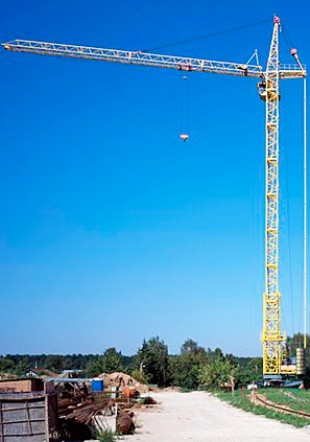

Башенный кран КБ-420

Башенный кран КБ-420
Технические характеристики
Скорость подъема (опускания) груза максимальной массы22 м/мин
Скорость плавной посадки груза максимальной массы6,5 т
Скорость передвижения грузовой тележки (горизонтальная/наклонная стрелы)36/11 м/мин
Скорость передвижения крана по рельсовому пути19 м/мин
Частота вращения башни0,75 об/мин
База х Колея6 х 6 м
Задний габарит3,8 м
Угол поворота башни1080 градусов
Основные технические характеристики крана КБ-420
ИСПОЛНЕНИЕ000102
Грузовой момент, тм160136120
Грузоподъемность максимальная, т8
Грузоподъемность на максимальном вылете, т642
Вылет максимальный (горизонтальная стрела), м253035
Вылет максимальный (наклонная стрела), м2226,2-
Вылет максимальный при максимальной грузоподъемности, м201715
Высота подъема (горизонтальная стрела), м42
Высота подъема (наклонная стрела), м53,556-
Масса крана конструктивная, т4242,543
Масса противовеса, т35
Масса общая, т7777,578

КБ-420 - передвижной (на рельсовом ходу) башенный кран с поворотной башней и балочной стрелой. Кран предназначен для производства работ на объектах строительства жилых и производственных сооружений высотою до 12 этажей и массой монтируемых элементов до 8 т. Башня и стрела крана имеют секционную конструкцию, что позволяет собирать кран в разных исполнениях отличающихся вылетами и высотой башни. Наращивание башни крана производится в нижней части при помощи монтажного портала и канатного полиспаста. Узлы крана перевозятся автомобильным транспортом в пределах габарита по ширине 2,5 м. Транспортировка опорной рамы с поворотной платформой возможна без расстыковки.



КБ-420 имеет кабину унифицированную с башенными кранами КБ-415 и КБ-515. Кран оснащен системой ограничения нагрузки ОНК-16ОБ. Электроника крана размещена в отапливаемой аппаратной кабине. Срок службы КБ-420 до обследования при 1,5 сменной работе - 16 лет.
