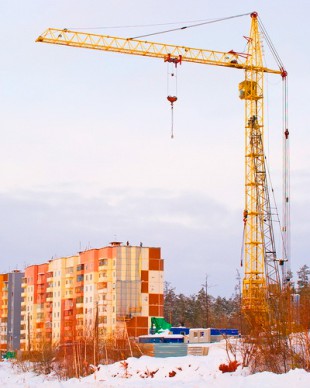

Башенный кран КБ-411

Башенный кран КБ-411
Технические характеристики крана КБ-411
 ПОКАЗАТЕЛЬ ИСПОЛНЕНИЕ 02/03 00/01 04/05
 Грузовой момент, тм 75 116 105
 Вылет при горизонтальной стреле, м 5,8-30
 Вылет при наклонной стреле (30 град), м 5,7-25,5
 Грузоподъемность при горизонтальной стреле, т 8-2,4 8-3,5 8/10 - 3,0
 Грузоподъемность при наклонной стреле (30 град), т 8-2,4 8-4,3 8-3,1
 Высота подъема при горизонтальной стреле, м 32 32 45
 Высота подъема при наклонной стреле (30 град), м 46 46 57,5
 Высота подвеса стрелы, м 47
 Скорость подъема груза наибольшей массы, м/мин 22,6 22,6 22,6/31
 Скорость плавной посадки, м/мин 4,8 4,8 4,8/3,9
 Скорость изменения вылета, м/мин 8,4-25,2
 Скорость передвижения крана, м/мин 18
 Частота вращения, об/мин 0,65
 Угол поворота, град 1080
 Задний габарит, м 3,6
 База х Колея, м 7х4,5 6х6 6х6
 Тип рельса Р43, Р50
 Масса крана общая, т 98 98 101/102
 Масса крана конструктивная, т 45 45 48/49
 Масса противовеса, т 53
 Нагрузка ходового колеса на рельс, не более т  30,6
 Установленная мощность, кВт 51,1/38,5 51,1/38,5 51,1/106,1
 Допустимая скорость ветра, м/с 12

КБ-411 - башенный кран передвижной (на рельсовом ходу), с балочной стрелой и поворотной башней. Предназначен для возведения зданий в стесненных условиях. Кран имеет шесть исполнений отличающихся грузовым моментом, высотой подъема, колеей и типом опорной части.


Кран КБ-411 имеет однотипную с краном КБ-408.04 конструкцию. Ходовая рама может устанавливаться либо на четыре ходовые тележки (передвижное исполнение), либо на четыре неподвижные железобетонные опоры размером в плане 2х2 м (стационарное исполнение). Башня крана решетчатого типа, из труб. Ее наращивание производится через портал. Кран в стандартном исполнении имеет семь промежуточных и одну верхнюю секцию, оголовок и портал и обеспечивает высоту подъема крюка - 32 м. Противовеса КБ-411 состоит из 13 плит общей массой 53 т. Для монтажа и работы в стесненных условиях кран может монтироваться на ограниченной площадке размером 16х15 м с помощью монтажного крана грузоподъемностью 10 т на вылете 6 м. Для облегчения монтажа в стесненных условиях секции башни имеют длину 3,74 м.


Исполнения КБ-411-02 и КБ-411-03 имеют зауженную колею 4,5 м.


Исполнения КБ-411-04 и КБ-411-05 имеют увеличенную высоту башни и обеспечивают максимальную высоту подъема крюка 45 м при горизонтальной стреле и 57,5 м при наклонной.
