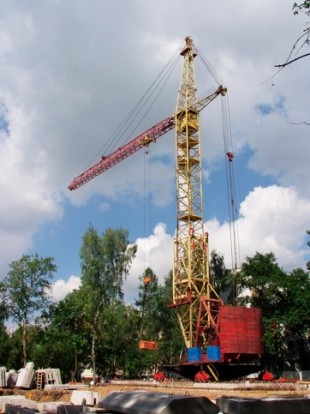

Башенный кран КБ-503А

Башенный кран КБ-503А
Технические характеристики
Максимальный грузовой момент, кН*м1960
Максимальная грузоподъемность (при максимальном вылете), т10
Вылет при горизонтальной стреле (макс/мин/при макс. грузе), м45/7,5/20
Максимальная высота подъема (с горизонтальной стрелой/с наклонной на мин. вылете/с наклонной на макс. вылете), м53/55/73
Максимальная глубина опускания, м5
База, м8
Колея, м7,5
Задний габарит, м5,5
Скорость посадки, м/мин (груза наибольшей массы)3,2
Скорость передвижения крана, м/мин19
Скорость передвижения грузовой тележки, м/мин (макс/мин)25,2/8,4
Частота вращения об/мин0,64
Угол поворота, град+/- 540
Конструктивная масса крана, т98,6
Масса крана общая (в рабочем состоянии), т152
Масса противовеса, т55
Максимальная нагрузка ходового колеса на рельс кранового пути, кН294
Потребляемый ток380 В, 50 Гц
Требуемая мощность161 кВА

КБ-503 - башенный кран передвижного типа (на рельсовом ходу), с поворотной башней, с балочной стрелой. Кран является модификацией крана КБ-502 и предназначен для использования в I-III ветровых районах, а при пониженной высоте башни его можно применять и в IV-VII ветровых районах. Стрела имеет три вставки, что дает возможность создавать четыре исполнения: основное, укороченное и два удлиненных (КБ-503, КБ-503.1, КБ-503.2 и КБ-503.3). Кран эксплуатируется с горизонтальной или наклонной стрелой. Наклон стрелы под углом 30° к горизонту предназначается для увеличения высоты подъема.
