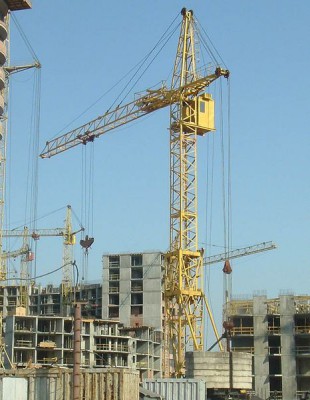

Башенный кран КБ-308

Башенный кран КБ-308
Технические характеристики
Грузоподъемность максимальная8 т
Грузоподъемность на максимальном вылете4 т
Максимальный грузовой момент100 тм
Максимальный вылет стрелы25 м
Вылет при максимальной грузоподъемности17,87 м
Максимальная высота подъема крюка (горизонтальная стрела)32 м
Максимальная высота подъема крюка (наклонная стрела)42 м
Ширина колеи (на рельсовом ходу)4,5 м
Задний габарит3,6 м
Масса крана39 т
Масса противовеса35,2 т
Масса балласта18 т
Потребляемая мощность60,1 кВт

КБ-308 - башенный кран третьей размерной группы (по грузовому моменту) на рельсовом ходу, с поворотной башней и стрелой балочного типа. Кран использует общие сборочные единицы крана С-981А и предназначен для возведения зданий и сооружений до 12 этажей.


Кран состоит из следующих основных узлов: ходовая рама, поворотная платформа, башня, стрела, контргруз, кабина управления, крюковая подвеска, монтажная стойка и тяги. Башня крана наращивается снизу промежуточными секциями. По конструкции стрела и башня крана решётчатого типа.
