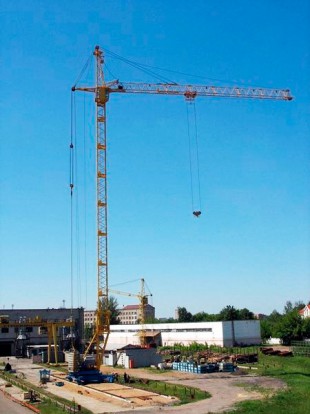

Башенный кран КБ-401П

Башенный кран КБ-401П
Технические характеристики крана КБ-401П
 Тип крана С балочной стрелой С подъемной стрелой
 Грузоподъёмность максимальная 10 т 6-10т (исп)
 Грузовой момент 100 - 200 тм 96 - 187,5
 Вылет, максимальный (горизонтальная стрела) 20-40 м 20-30 м
 Высота подъема максимальная (горизонтальная стрела) 58,4 м -
 Высота подъема максимальная (наклонная стрела) 74 м  -
 Глубина опускания груза 5 м 5 м
 База 6 м 6 м
 Колея 6 м 6 м
 Задний габарит 4 м  4 м
 Минимальный радиус закругления кранового пути (внутренний рельс) 10 м 10 м
 Максимальное количество секций башни 3-9 (исп) 6-9 (исп)
 Ветровой район I ... VI I ... III
 Мощность электродвигателей 82 кВт 82 кВт

КБМ-401П - башенный кран модульного типа, самоходный (на рельсовом ходу), с поворотной башней, имеет 39 исполнений и с балочной или с подъемной стрелами. Предназначен для производства строительно-монтажных работ жилых и административных зданий и сооружений с массой монтируемых элементов до 10 т.

Кран серии КБМ-401П состоит из:

  • Ходовые тележки - представляют собой двухколёсные тележки, с приводом на одно колесо. Конструкция аналогична типовым «унифицированным крановым тележкам» (с грузовым моментом до 200 тм). Все четыре тележки являются ведущими и имеют электропривод, а также противоугонные захваты.
  • Ходовая рама - выполнена в виде сборно-разборной конструкции. В рабочем положении представляет Х-образную форму. Состоит из кольцевой рамы, к которой прикреплены съёмные балки-флюгеры, опирающиеся на шкворни ходовых тележек крана. Все балки выполнены сварными и имеют коробчатое сечение. При транспортировке их отделяют и они перевозятся отдельно.
  • Поворотная платформа - выполнена в виде плоской конструкции. Поворотный механизм представляет собой два поворотных круга и крепится в вильчатых опорах платформы. При монтаже на поворотную платформу устанавливаются основные грузоподъёмные механизмы крана - стреловая и грузовая лебёдки. На задних поперечных балках платформы уложены главные плиты противовеса крана. Также на платформе располагаются шкафы электрооборудования.
  • На специальные кронштейны платформы устанавливают портал. С порталом платформа соединяется тягами и телескопическими подкосами. Портал - представляет собой двухярусную рамную конструкцию, предназначенную для увеличения высоты крана в процессе монтажа, а также в процессе эксплуатации. Конструкция имеет проём с разворачиваемыми диагональными балками для прохода секций. В проём при монтаже устанавливается люлька с роликами, предназначенная для монтажа и демонтажа секций. Верхний и нижний ярус оснащены монтажными роликами, а также отводными замками с крючками и монтажными цепями. На нижней раме, представляющей собой коробчатую балку, портала установлены съёмные диагональные балки. На верхней обвязке портала имеются крепления монтажной стойки, тяги которой соединяются с проушинами оголовка. На оси верхней рамы портала расположена съёмная клиновая обойма коуша.
  • Верхняя секция и кабина управления - представляет собой конструкцию из металлических труб. Конструкцией предусмотрен проём, в который устанавливается на механизм выдвижения съёмная кабина. Механизм выдвижения имеет два положения - рабочее и монтажное. В более поздних моделях кабина управления выполнена выносной.
  • Оголовок - представляет собой ферму из трубчатых элементов. Оголовок соединён с верхней секцией крана и имеет съёмные площадки для обслуживания.
  • Стрела - представляет собой ферму треугольного сечения. Состоит из состыковываемых секций: головной, корневой и промежуточных. Стрела имеет проушины для крепления при помощи тяги к оголовку крана. В зависимости от исполнения крана, могут применяться стрелы двух типов:
  • Балочная стрела. Представляет собой сборную двухпоясную металлоконструкцию-ферму, верхний пояс которой выполнен из труб, нижний - из неравных уголков. Внутри фермы имеется ограждённый настил, предназначенный для прохода к механизмам. На балке головной секции расположены роликовые опоры. Балочная стрела может быть установлена либо горизонтально, либо под углом до 30 °. Перезапасовка канатов производится автоматически при переводе стрелы из горизонтального положения в наклонное (под углом 30 °) и обратно. Вдоль стрелы нижнего пояса стрелы перемещается грузовая тележка, оборудованная площадкой для обслуживания.
  • Подъёмная стрела. Представляет собой металлоконструкцию-ферму треугольного сечения, с установленными блоками и съёмной распоркой с подкосом и тягой. Стрела может быть установлена под углом до 65 °. В зависимости от длины (до 20 м), стрела дополнительно может быть оснащена оттяжками.
  • По нижним ярусам балочной стрелы перемещается грузовая тележка с крюковой обоймой. Грузовые тележки используются двух типов (в зависимости от исполнения).
  • Крюковая подвеска - представляет собой двухосную подвеску.

Основные грузовысотные характеристики для крана КБМ-401П с балочной стрелой:

Основные грузовысотные характеристики для крана КБМ-401П с подъемной стрелой:

Модификации:

  • КБМ-401ПА - по конструкции основные узлы, кроме рабочей стрелы и схемы запасовки грузовых канатов, унифицированы и совпадают с кранами КБМ-401П. Выпускается Ржевским Краностроительным Заводом.
  • КБМ-401ХЛ предназначен для эксплуатации в районах с холодным климатом при температуре окружающего воздуха от - 60 °С до + 40 °С. Кран оснащён балочной стрелой и высотой подъёма груза до 47 м при максимальном вылете горизонтальной стрелы, при наклонной стреле (под углом до 30°) максимальная высота подъема может возрастать до 60м. Выпускался Ухтинским Механическим заводом.
  • КБМ-401УХЛ является модернизацией крана КБМ-401ХЛ. Имеет 24 исполнения, различающиеся грузовысотными характеристиками.
  • КБМ-401УХЛ-24 (исполнение «-24») является стационарным краном. Высота подъёма до 53 м. Выпускался Ухтинским Механическим заводом.
  • КБМ-401ПА-40 - портальный кран для разгрузки ж/д транспорта. Грузовой момент 200 тм. Максимальная грузоподъемность 10 т. Высота подъема крюковой подвески 18 м. Максимальный вылет 30 м.
  • КБМ-401ПА-41 - башенный кран-погрузчик. Предназначен для механизации подъёмно-транспортных работ на складах, полигонах, ж/д базах. Кран имеет грузовой момент 195 тм, обладает максимальной высотой подъёма груза до 18,6 м, максимальной грузоподъёмностью 8 т (в отдельных случаях до 12-16 т), вылетом до 30 м. Мощность 70 кВт. Выпускается Ржевским Краностроительным Заводом.
