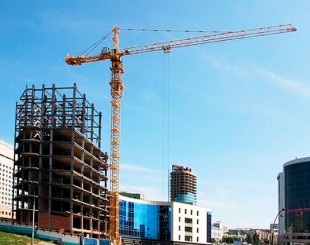

Башенный кран КБ-474

Башенный кран КБ-474
Технические характеристики крана КБ-474
Наименование параметра

Ед. изм.

Исполнения крана КБ-474
-10-11-12-13-14
 Максимальный грузовой момент тм 132164
 Грузоподъемность
 - максимальная при 4-х кратной запасовке т 8
 - максимальная при 2-х кратной запасовке т 4
 - при максимальном вылете т 1,2 2,0 2,5 3,1 3,8
 Вылет
 - максимальный м 55 50 45 40 35
 - при максимальной грузоподъемности 8т м 16,5 20,5
 - при максимальной грузоподъемности 4т м 28 33
 - минимальный м 4,8
 Высота подъема
 - максимальная при 2-х кратной запасовке грузового каната м 124,5
 - максимальная при 4-х кратной запасовке грузового каната м 124,5
 - передвижного крана (без закрепления крана к возводимому сооружению) м 48,5
 Исполнение по ГОСТ 15150-69 - УI
 Ветровой район по ГОСТ 1451-77 - I, II
 Допустимая скорость ветра
 - для рабочего состояния с 2-х минутным осреднением на высоте установки анемометра м/с 20
 - для нерабочего состояния на высоте 10 м м/с 24
 Угол поворота, не менее град 1080
 Окружающая среда
 - температура °С ±40
 - сейсмичность балл 6 включительно
 - взрывоопасность - взрывобезопасная
 - пожароопасность - пожаробезопасная
 Частота вращения крана об/мин 0,75
 Группа классификации (режим) по ИСО 4301/1
 - крана -

 А4

 - механизмов - М3
 Масса
 - конструктивная т 148,3 147,7 147,1 146,2 145,5
 - плит балласта т 9,4 8,7 6,5 3,6 1,9
 - балласта (на опорной раме) т 80
 - общая т 237,7 236,4 233,6 229,8 227,1
 База м 6
 Колея м 6
 Задний габарит м 19,15
 Количество ходовых колес
 - приводных шт. 8
 - общее шт. 12
 Расчетная нагрузка ходового колеса на рельс кН 242 240 237 232 229

КБ-474 - башенный кран с верхним поворотом, предназначен для механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий и сооружений повышенной этажности с массой монтируемых элементов до 8 т.


Башенный кран КБ-474А является модернизированной моделью замещающей краны КБ-473 и КБ-474. Высота свободностоящего стационарного крана на фундаменте после модернизации увеличилась на 54 м. Появилась возможность для ускорения монтажа использовать секции высотой 12м и 8м. Базовая модель позволяет наращивать высоту подъема до 174м. Максимально возможная высота подъема груза 234м. При увеличении высоты кран крепится к зданию технологическими связями. Монтаж крана осуществляется методом наращивания при помощи гидравлического монтажного устройства. Возможны комплектации крана в «сити»-исполнении без монтажной обоймы с увеличенными по высоте секциями. Ранее выпущенные и эксплуатируемые краны КБ-474 можно модернизировать до КБ-474А.
